Proprietà del manometro a membrana

Proprietà del manometro a membrana

I campi di pressione dei manometri a membrana sono compresi tra 10 mbar (0,145 psi) e 40 bar (580,15 psi).

Per campi di misura più piccoli (nell'ordine degli mbar) vengono utilizzate membrane di diametro maggiore.

Ciò aumenta la sensibilità della membrana per piccole differenze di pressione e aumenta anche la lunghezza della corsa. A causa della maggiore sensibilità, la precisione sarà maggiore. La grande lunghezza della corsa assicura che il meccanismo di trasmissione possa essere dotato di un rapporto di trasmissione inferiore. Quest'ultimo è utile poiché, a causa della pressione molto bassa, il diaframma esercita una forza minore sul meccanismo di trasmissione.

A pressioni inferiori a 10 mbar, il manometro a membrana va contro i suoi limiti. Per poter misurare pressioni così piccole, il diaframma dovrebbe essere ultrasottile in modo da possedere un'elasticità sufficiente, rendendolo non più stabile in modo affidabile. La misura di pressioni molto basse è lo scopo delmanometro a capsula.

I manometri a membrana sono disponibili nelle classi di precisione da 0,6 a 1 - 1,6 - 2,5 e 4. Come sempre espresso in percentuale di fondo scala. La precisione è determinata tra l'altro dal tipo di materiale, dallo spessore, dalla forma d'onda e dal diametro del diaframma.

Il bloccaggio anulare della membrana rende questi manometri insensibili alle vibrazioni.

A causa della loro struttura, questi manometri offrono una buona protezione contro la sovrapressione, poiché la membrana viene premuta contro la flangia superiore quando la pressione è troppo alta. Di default, questi manometri possono resistere a pressioni di circa 5 volte il valore di fondo scala. Rispetto alla protezione da sovrapressione di 1,3 volte il valore di fondo scala di un manometro a molla Bourdon, questo è molto più alto. Quando la flangia superiore è dotata di spire corrispondenti alla membrana, la protezione da sovrapressione può arrivare anche a 100 volte il valore di fondo scala.

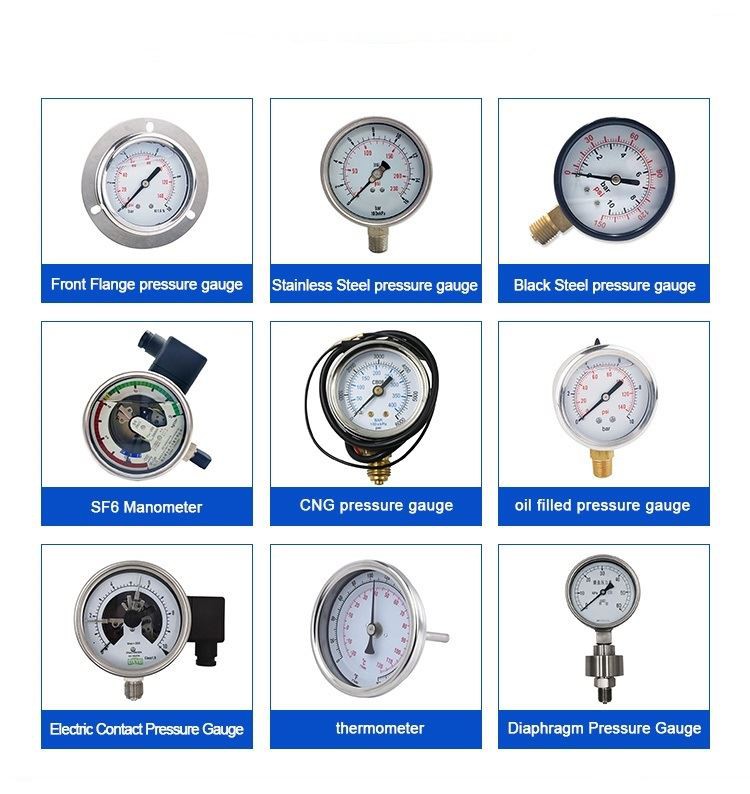

Più prodotti:

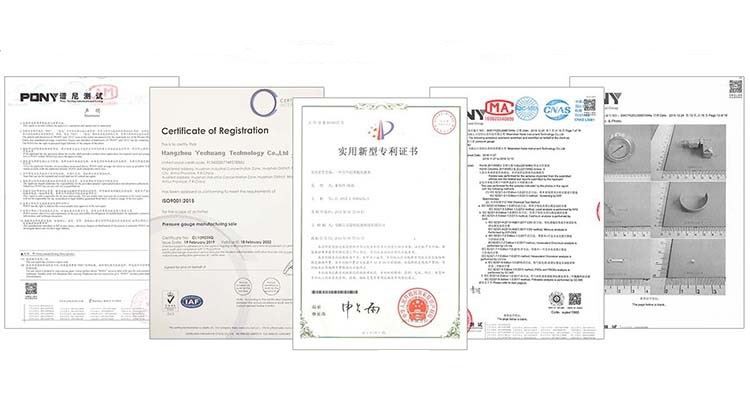

Certificati:

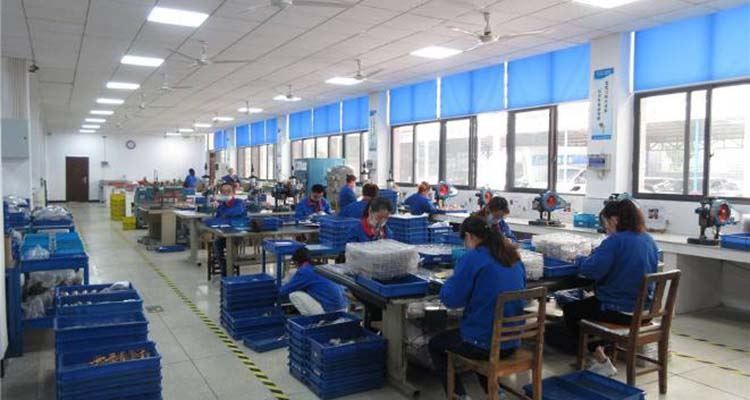

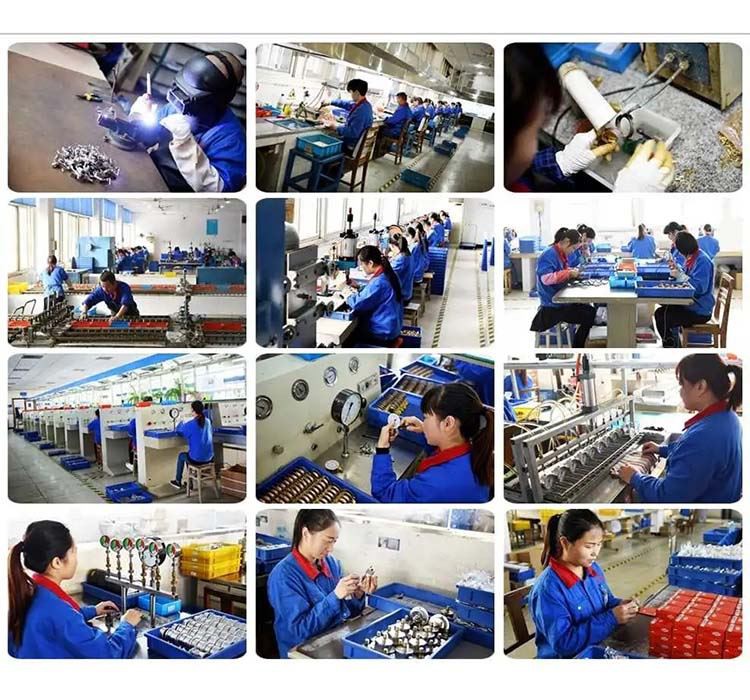

Produzione e Ispezioni:

Imballaggio e spedizione:

Professionisti:

• La funzione di membrana flessibile ne consente l'utilizzo per i mezzi più aggressivi e contaminati.

• Il cabinet ha un diametro di 100 mm e una scala con una divisione di 0,02 bar, che permette di leggere i valori con precisione.
