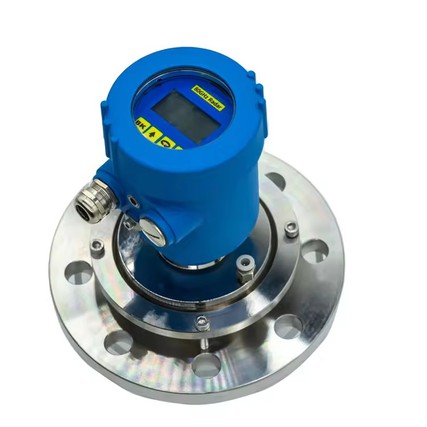

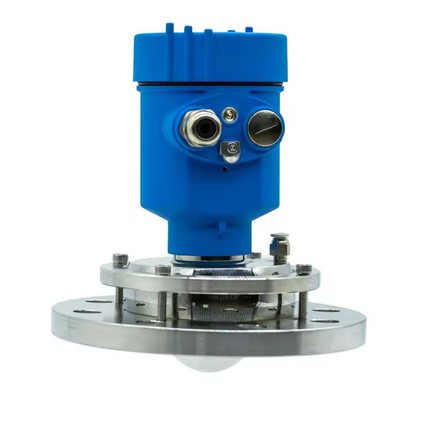

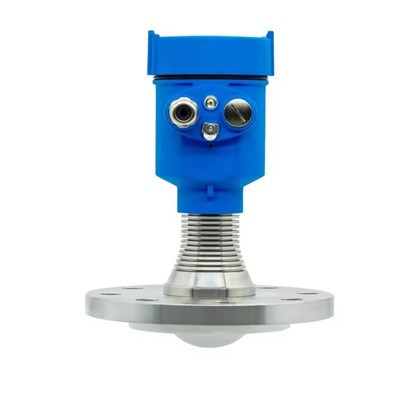

Strumenti di misurazione del livello ad alta frequenza 80GHZ
Strumento di misura di livello ad alta frequenza 80GHZ
Precisione 1,0% misuratore di livello radar
Misuratore di livello radar con alimentazione 24VDC
uscita: 4-20mA/impulso/RS485/HART
Descrizione
Strumenti di misurazione del livello ad alta frequenza 80GHZ
INFORMAZIONI DI BASE:
| Nome del prodotto: | Strumenti di misurazione del livello ad alta frequenza 80GHZ |
| produzione : | 4-20mA/impulso/RS485/HART |
| Campo di misura | 0.1m~35m |
 |
 |
YCRD80G05Mezzo misurato: acque reflue (vapore acqueo in inverno),
temperatura di processo:-25~80 gradi,
pressione di processo: pressione normale, intervallo: 0~3,3 m,
interfaccia cavo: M20 * 1.5, alimentazione: 24 V. CC, 24 V. CC,uscita: 4~20mA (sistema a due fili),
display LCD,
connessione al processo: flangia (HG/T20592-2009PL80-1.ORF, materiale: 304),
con flangia e dispositivo di fissaggio adatti, grado di protezione: IP65, marchio antideflagrante: Ex d IIB T4 Gb.
|
|
|
|
Mezzo di misura:
|
Forte corrosione del liquido, vapore, schiuma, alta temperatura e alta pressione
|
|
Campo di misura:
|
0.1m-35/85m
|
|
Connessione al processo:
|
Flangia Maggiore o uguale a DN80
|
|
Temperatura di processo:
|
-40-250 grado
|
|
Pressione di processo:
|
-0.1-4MPa (è necessario personalizzare più di 1 mpa)
|
|

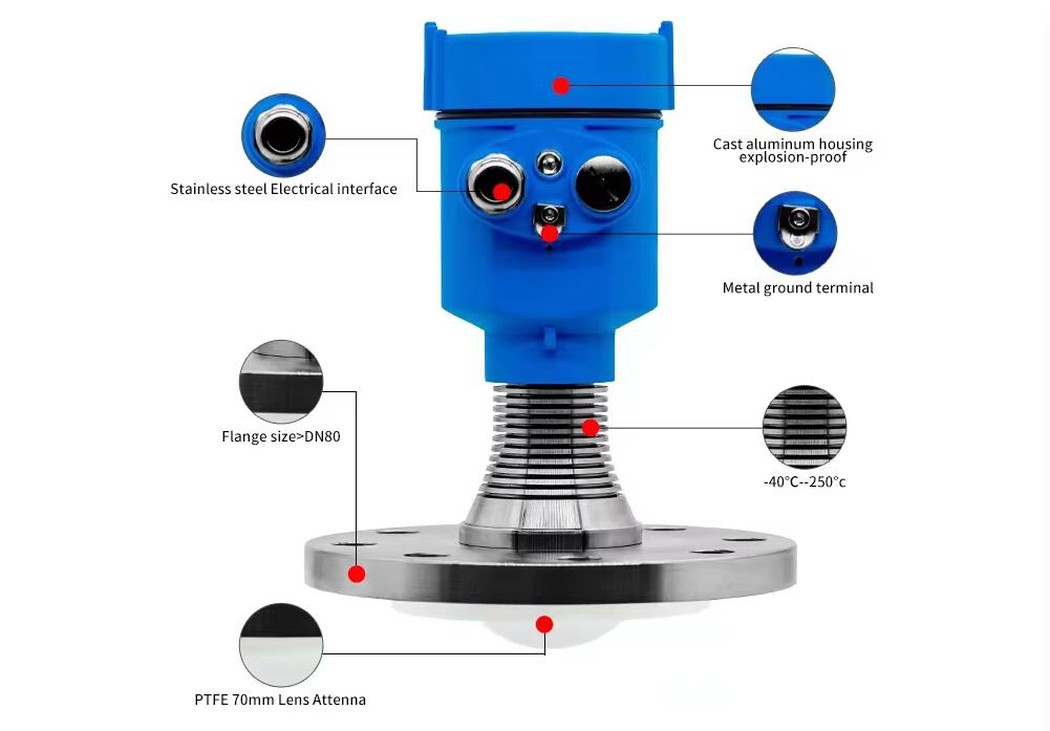

Dimensioni dell'antenna:
|
Antenna con obiettivo da 70 mm (personalizzata in base alle dimensioni della flangia)
|
|
Materiale dell'antenna:
|
PTFE/riempimento intero
|
|
Precisione:
|
±1 mm
|
|
Livello di protezione:
|
IP67
|
|
Frequenza centrale:
|
80GHz
|
|
Angolo:
|
3 gradi
|
|
Alimentazione elettrica:
|
Due fili/24 V CC
Quattro fili/CC12-24V A quattro fili/AC220V |
|
Calotta esterna:
|
Alluminio/acciaio inossidabile
|
|
Uscita del segnale:
|
Bifilare/4…20 mA/HART
Quattro fili/4…20mA/RS485/ModBus |
INSTALLAZIONE
Guida all'installazione del misuratore di livello radar
La selezione del diametro del serbatoio di 1/6 o 1/4 per l'installazione.
evitare ambienti di installazione con forti vibrazioni
mantenere abbastanza spazio
POSIZIONE DI INSTALLAZIONE:
La distanza dal serbatoio alla posizione di installazione deve essere di almeno 200 mm. questo spazio minimo garantisce che non vi siano ostacoli nell'angolo di emissione del radar.
INSTALLAZIONE DEL MISURATORE DI LIVELLO RADAR
Misurazione dell'antenna della testa con la superficie del materiale in verticale
mucchio di angoli irregolari della superficie del materiale, si consiglia di utilizzare il tipo di flangia angolare universale, angolo di flangia regolabile per soddisfare la richiesta di test.
Installazione del misuratore di livello radar
L'antenna deve raggiungere la parte anteriore/superiore del serbatoio di almeno 10 mm.
Officina:
 |
 |

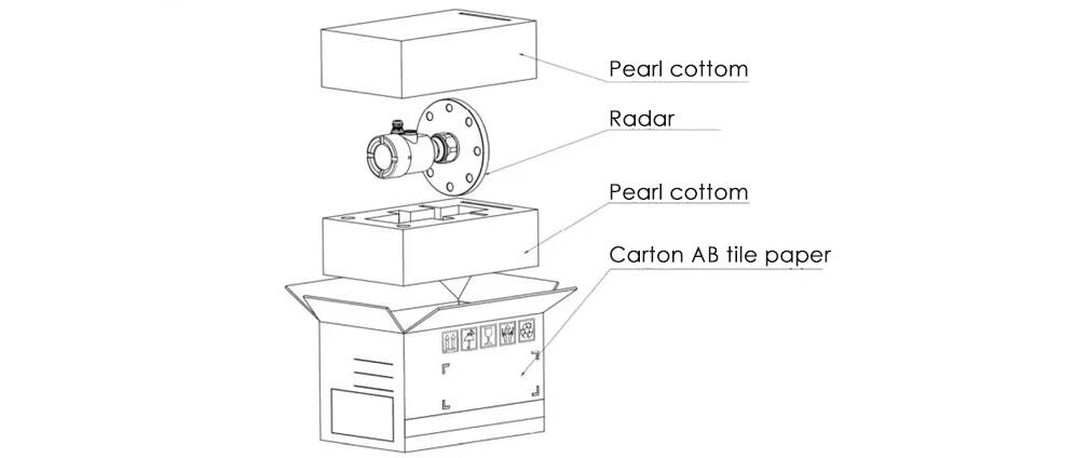

Imballaggio:
