Indicatore di livello magnetico per caldaia galleggiante
misuratore di livello magnetico galleggianteindicatore di livello magnetico galleggiantemisuratore di livello galleggiante con aletta
Descrizione
Indicatore di livello magnetico per caldaia galleggiante
L'indicatore di livello a galleggiante magnetico FLap viene utilizzato per misurare i livelli di liquidi in serbatoi aperti o pressurizzati. Grazie al suo design speciale, è particolarmente adatto per l'uso in combinazione con sostanze aggressive, nocive o infiammabili e condizioni di servizio difficili.
Non è necessaria alcuna alimentazione per l'indicazione locale del livello del liquido. Opzionalmente, l'unità può essere dotata o adattata con un sistema di trasduttore di livello elettrico analogico e/o interruttori di limite.
Principio di misurazione
L'unità funziona secondo il principio dei tubi comunicanti. Il tubo di misura è collegato come recipiente laterale al serbatoio in modo che nel tubo si ottengano le stesse condizioni del serbatoio.
L'indicatore di livello a galleggiante è dotato di un sistema di magneti permanenti per trasmettere i valori misurati all'indicatore locale. Il sistema magnetico del galleggiante attiva le alette magnetiche in base al livello del liquido o un magnete inseguitore mobile nella sezione di indicazione dell'indicatore.
esposizione del prodotto
Indicatore di livello magnetico
Un indicatore di livello magnetico contiene un galleggiante, generalmente realizzato in acciaio inossidabile, titanio o plastica, che contiene un magnete omnidirezionale integrale e permanente. Il galleggiante è contenuto in una camera di bypass collegata al vaso. Questo galleggiante sale e scende con il livello del liquido o dell'interfaccia mentre il magnete "ribalta" i wafer magnetici montati esternamente alla camera. Quando il galleggiante si alza e si abbassa, ogni wafer ruota di 180 gradi e presenta quindi un colore contrastante.
La pratica generale del settore prevede che i wafer sopra il galleggiante siano bianchi, mentre quelli sotto siano rossi. Pertanto l'indicatore presenta una misurazione del livello del liquido nella camera chiaramente definita e accurata.
Il campo magnetico è il cuore dell'indicatore di livello magnetico: più forte è il campo, più affidabile sarà il funzionamento dello strumento. Alcuni produttori utilizzano un singolo anello magnetico anulare, altri utilizzano una serie di magneti a barra singola in una disposizione circolare nel design del galleggiante. Questi design tendono a fornire prestazioni migliori rispetto a un magnete a barra singola.
Visualizzazione dei dettagli
Rulli magnetici: ABS, alluminio, ceramica,
intero processo di misurazione senza punti ciechi, display accattivante, lettura intuitiva, campo di misurazione.
Tubo della camera del galleggiante
materiale: ss304, ss316, pP, PVC, titanio ecc.
temperatura di lavoro -20~450°C,
Pressione: PN1.0-16Mpa.
Scatola di giunzione: fusione di alluminio
Marchio antideflagrante: Exd IIBT4
classe di protezione: IP65/67
comunicazione e uscita segnale: RS485,hart e 4-20mA, 0-10v
Bassa pressione<1.6Mpa, 1/2'' ball valve.
high pressure >1.6Mpa, valvola a spillo 1/2",
materiale della valvola: ss304, ss316, PP, titanio ecc.
FAQ
domande che avrai per questo indicatore di livello
D: 1.Che cos'è l'indicatore di livello a galleggiante?
Indicatore di livello del tipo a galleggiante e scheda. Codice articolo modelli prodotto: MECH_FAB. L'indicatore di livello del tipo Float & Board èun sistema di misurazione del livello del liquido di pesatura applicabile a serbatoi/recipienti di stoccaggio non pressurizzati. Si tratta fondamentalmente di un sistema di contrappeso bilanciato con un puntatore a forma di freccia che facilita il processo di indicazione.
D:2.Come funziona un indicatore a galleggiante?
Il principio del misuratore di livello a galleggiante è questoun galleggiante si muove su e giù a causa della galleggiabilità. Un interruttore reed in uno stelo è azionato da un magnete nel galleggiante ed emette un segnale di rilevamento (vedere la figura seguente). Tuttavia, il misuratore di livello potrebbe non misurare liquidi con determinate viscosità e gravità specifica.
D:3.A cosa serve l'indicatore di livello magnetico?
L'indicatore di livello magnetico è ideale permisurazione di un'interfaccia liquida. Sono disponibili galleggianti per soddisfare una varietà di gravità specifica per adattarsi ai liquidi da monitorare: molti produttori offrono galleggianti adatti per intervalli di gravità specifica di 0.33-2.2.
D:4.Come funziona un sensore di livello a galleggiante magnetico?
Il magnete "lato bagnato" sul galleggiante respinge il magnete opposto all'interno del meccanismo dell'interruttore "lato asciutto" con un forte movimento a scatto, attivando l'interruttore. Allo stesso modo, quando il livello del liquido in un serbatoio scende, il galleggiante ruota verso il basso, respingendo il magnete opposto e attivando l'interruttore.
D:5.Qual è la lunghezza massima dell'indicatore di livello magnetico?
I nostri indicatori di livello magnetici sono prodotti con la lunghezza visibile da C a C richiesta dai clienti,fino a circa 6.500 mm per indicatori di livello con camera verticale in acciaio inox e fino a circa 3.500 mm per indicatori di livello con camera verticale in polimeri sintetici.
D:6Perché avresti bisogno di una livella magnetica?
Permette di fissare una livella a bolla su una struttura in acciaio, il che facilita notevolmente il lavoro di misurazione durante la costruzione di recinzioni o nei laboratori di saldatura. La livella magnetica è utile anche nei lavori idraulici e di fabbro.
Applicazione in loco
Applicazione in loco
Applicazione in loco
Applicazione in loco
Applicazione in loco
Applicazione in loco
Applicazione in loco
Gli indicatori di livello a galleggiante magnetici, noti anche semplicemente come indicatori di livello magnetici o indicatori di livello magnetici, forniscono un'indicazione visiva continua del livello del liquido in un recipiente o serbatoio. Essendo una tecnica di misurazione del livello robusta e relativamente economica, adatta per sistemi ad alta pressione, si trova in tutti i settori di processo, petrolio e gas, raffinerie, chimica, petrolchimica e produzione di energia.
La nostra azienda
linea di produzione e ispezioni, imballaggi
Ampliamento della gamma prodotti nel 2023
Nella primavera del 2323, abbiamo sviluppato una serie di nuove linee di prodotti, trasmettitori, misuratori di livello, misuratori di portata, ecc.
Processo di ispezione
tutti i prodotti sono stati controllati al 100% prima della spedizione.
Imballaggio del misuratore di livello
Scatola di legno per
indicatore di livello
trasmettitori,
Flussometri
Imballaggio indicatore di livello
scatola di legno
scorciatoia per l'officina del misuratore di livello

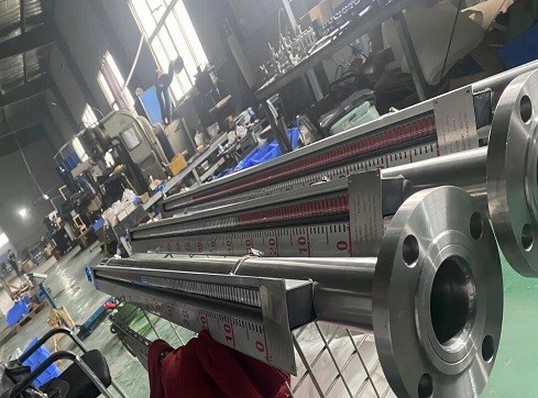

Laboratorio di produzione
Ultima produzione di indicatore di livello

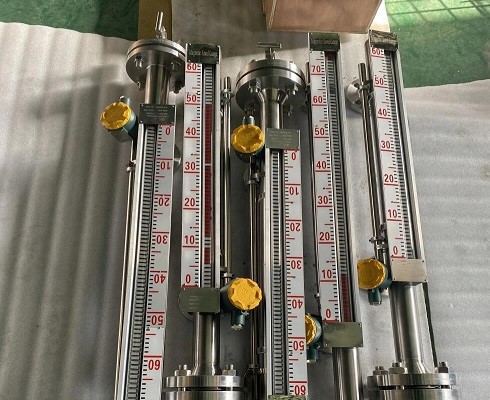

Indicatore di livello pronto per la spedizione
| Il campo magnetico è il cuore dell'indicatore di livello magnetico: più forte è il campo, più affidabile sarà il funzionamento dello strumento. Alcuni produttori utilizzano un singolo anello magnetico anulare, altri utilizzano una serie di magneti a barra singola in una disposizione circolare nel design del galleggiante. Questi design tendono a fornire prestazioni migliori rispetto a un magnete a barra singola. |  |
 |
 |
Vantaggi degli indicatori di livello magnetici
Gli indicatori di livello magnetici offrono molti vantaggi rispetto ad altri tipi di indicatori di livello, ad esempio gli indicatori di livello reflex. Questi includono:
- Non c'è bisogno di una briglia di livello. La camera di bypass contenente il galleggiante funge da briglia per il montaggio degli accessori.
- Capacità ad alta pressione, con molti produttori che offrono manometri adatti a pressioni fino a 400 bar. Presso numerosi fornitori sono disponibili camere di bypass certificate PED 97/23/CE Categoria IV.
- Capacità ad alta temperatura. Applicazioni fino a 450 gradi non sono rare.
- Utilizzo in aree pericolose. Poiché gli indicatori di livello magnetici non necessitano di alimentazione esterna, nemmeno per un illuminatore, sono adatti per l'installazione in aree pericolose.
- Senza manutenzione. Gli indicatori di livello magnetici sono praticamente esenti da manutenzione poiché l'indicatore non tocca mai il fluido di processo. Con gli occhiali spia, i manometri devono essere periodicamente controllati per individuare eventuali perdite e puliti regolarmente. Incrostazioni, incisioni e accumuli sul vetro dovuti al fluido di processo possono rendere illeggibile il vetro spia.
- Nessuna preoccupazione per i vetri rotti. Ciò li rende ideali per misurare i livelli di liquidi tossici e corrosivi.
- Facilmente tracciabile a caldo e isolato. Una considerazione importante a seconda del fluido da misurare. Consulta la nostra pagina sul tracciamento elettrico per ulteriori informazioni su come ottenere questo risultato.
Accessori per indicatori di livello magnetici
Gli indicatori di livello magnetici sono disponibili con una gamma di accessori, i più comuni sono;
Scala calibrata
Una scala calibrata, fissata all'indicatore di livello magnetico, consente di leggere il livello in unità o percentuale. Le bilance sono più comunemente realizzate in traffolyte o acciaio inossidabile 316 e incise con le unità appropriate.
Interruttori Reed
Un interruttore reed magnetico montato sulla parete esterna del manometro consente di intraprendere allarmi di livello e/o azioni esecutive, ad esempio l'accensione o lo spegnimento di una pompa. Gli interruttori Reed sono ampiamente utilizzati e forniscono un funzionamento altamente affidabile e sicuro.
Trasmettitore Reedchain
Un indicatore di livello magnetico può essere facilmente convertito in un trasmettitore di livello a galleggiante magnetico aggiungendo una catena reed. Un trasmettitore a catena reed è costituito da una catena di interruttori distanziati uniformemente a intervalli di 5 mm, 10 mm o 20 mm. Mentre il galleggiante si muove lungo questa catena, il campo magnetico generato dal galleggiante chiude gli interruttori reed modificando la resistenza nel circuito, l'uscita della resistenza è proporzionale al livello del liquido.
Molle Ammortizzatori Galleggiante
Le molle dell'ammortizzatore del galleggiante possono essere installate sulla parte superiore, inferiore o su entrambe le estremità della camera. Le molle ammortizzatrici vengono prese in considerazione quando è necessario proteggere il galleggiante da eventuali danni nel caso in cui si verifichi un'improvvisa perdita o aumento di pressione nel sistema.
